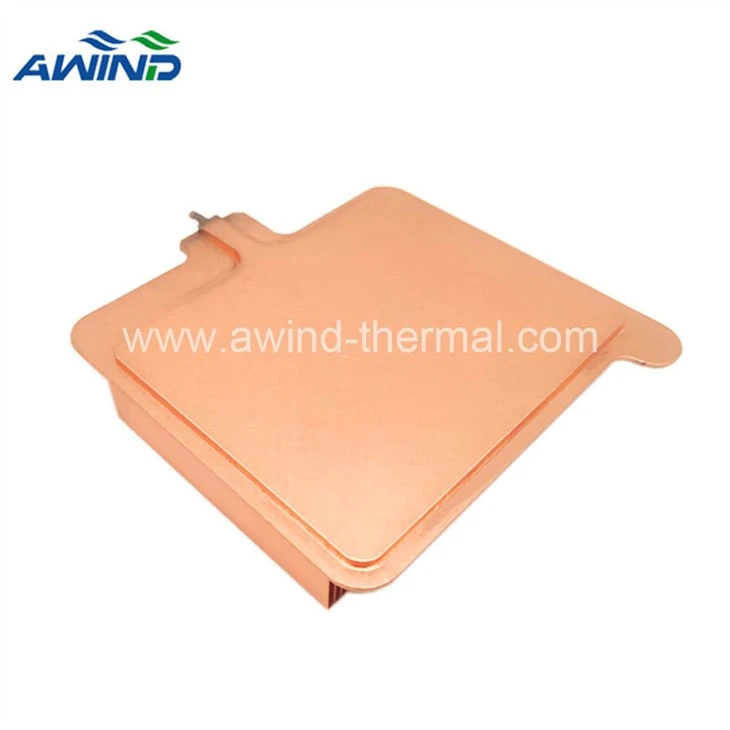

Mae'rsiambr anweddmae modiwlau oeri yn siambr gwactod gyda micro-strwythur ar y wal fewnol, fel arfer wedi'i wneud o gopr. Pan fydd y gwres yn cael ei drosglwyddo o'r ffynhonnell wres i'r ardal anweddu, mae'r oerydd yn y ceudod siambr anwedd yn dechrau anweddu ar ôl cael ei gynhesu mewn amgylchedd gwactod isel. Ar yr adeg hon, mae'r gwres yn cael ei amsugno ac mae'r cyfaint yn ehangu'n gyflym. Mae'r cyfrwng oeri cyfnod nwy yn llenwi'r ceudod siambr anwedd cyfan yn gyflym. Pan fydd cyfrwng gweithio'r cyfnod nwy yn cysylltu ag ardal gymharol oer, bydd anwedd yn digwydd. Mae'r gwres a gronnir yn ystod anweddiad yn cael ei ryddhau gan anwedd, a bydd yr oerydd cyddwys yn dychwelyd i'r ffynhonnell wres anweddu trwy'r bibell gapilari micro-strwythur. Bydd y llawdriniaeth hon yn cael ei hailadrodd yn y siambr.
Deunydd: fel arfer wedi'i wneud o gopr
Strwythur: siambr gwactod gyda strwythur micro ar y wal fewnol
Defnyddir yn bennaf ar gyfer: y gweinydd, cardiau graffeg pen uchel a chynhyrchion eraill
Gwerth gwrthiant thermol: 0.25 gradd /W
Tymheredd y cais: 0 gradd ~150 gradd

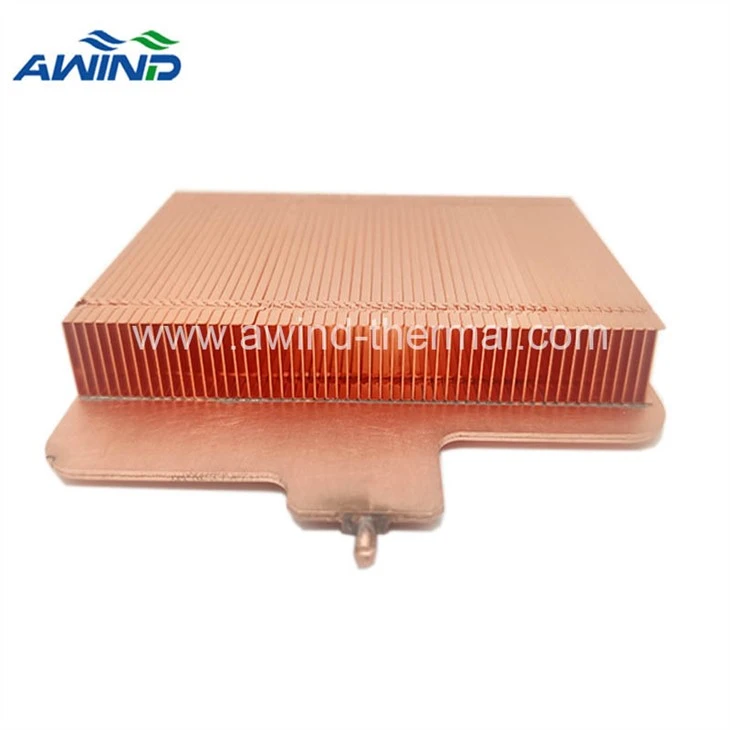

Defnyddir y plât heatsink vc fel arfer ar gyfer cynhyrchion electronig sy'n gofyn am gyfaint bach neu afradu gwres cyflym. Ar hyn o bryd, fe'i defnyddir yn bennaf mewn gweinyddwyr, cardiau graffeg pen uchel a chynhyrchion eraill. Mae'n gystadleuydd cryf o bibell wres. Mae'r plât heatsink vc yn blât gwastad o ran ymddangosiad, gyda gorchudd ar y brig a'r gwaelod i gau ei gilydd,
Fe'i cefnogir gan golofnau copr. Mae dalennau copr uchaf ac isaf y plât homogenizing yn cael eu gwneud o gopr heb ocsigen, fel arfer gyda dŵr pur fel yr hylif gweithio, ac mae'r strwythur capilari wedi'i wneud o sintro powdr copr neu rwyll copr. Cyn belled â bod y plât siambr anwedd yn cynnal ei nodweddion plât gwastad, mae'r amlinelliad siâp yn dibynnu ar amgylchedd y modiwl afradu gwres cymhwysol, heb ormod o gyfyngiad, ac nid oes unrhyw gyfyngiad ar yr ongl lleoliad wrth ddefnyddio. Mewn cymhwysiad ymarferol, gall y gwahaniaeth tymheredd a fesurir ar unrhyw ddau bwynt ar y plât gwastad fod yn llai na 10 gradd, sy'n fwy unffurf nag effaith dargludiad gwres y bibell wres i'r ffynhonnell wres, a dyna pam yr enw y plât siambr anwedd. Gwrthwynebiad thermol y plât cydraddoli tymheredd cyffredin yw 0.25 gradd / W, a ddefnyddir ar 0 gradd ~ 150 gradd.

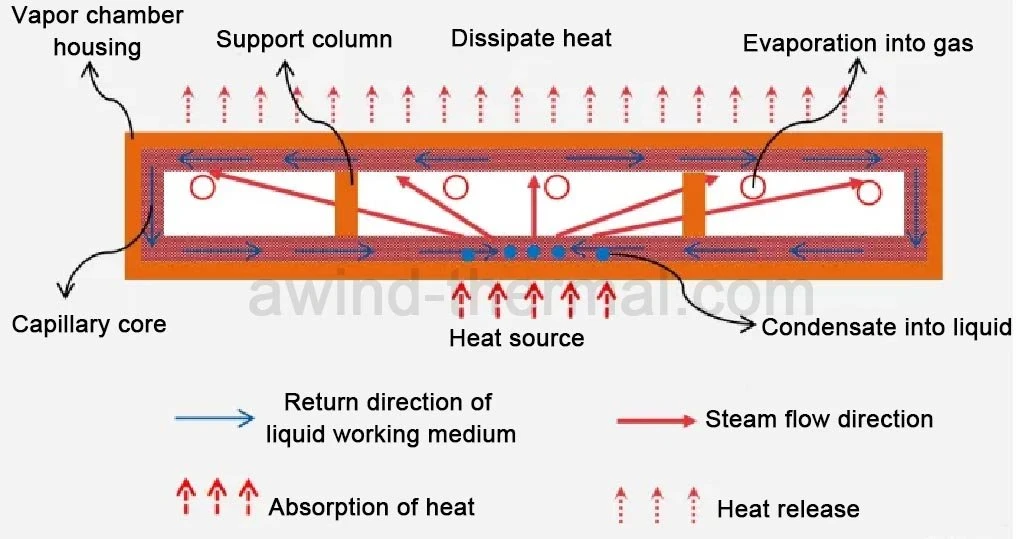

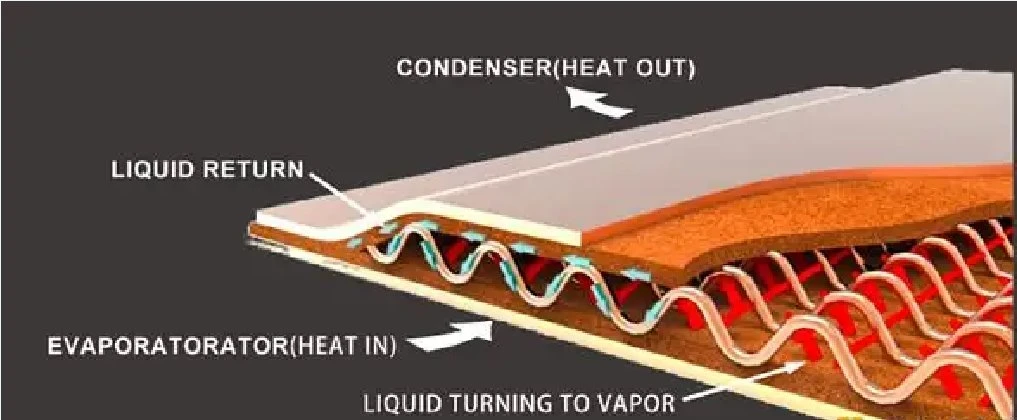

Mae pedwar prif gam solidification. Mae'r siambr anwedd yn ddyfais hylif dau gam a ffurfiwyd trwy chwistrellu dŵr pur i mewn i lestr sy'n llawn microstrwythurau. Mae'r gwres yn mynd i mewn i'r plât trwy ddargludiad gwres o'r ardal tymheredd uchel allanol. Bydd y dŵr o amgylch y ffynhonnell gwres pwynt yn amsugno'r gwres yn gyflym ac yn anweddu i mewn i stêm, gan dynnu llawer iawn o wres i ffwrdd. Ailddefnyddiwch wres cudd anwedd dŵr. Pan fydd y stêm yn y bwrdd yn gwasgaru o'r ardal pwysedd uchel i'r ardal pwysedd isel (hy yr ardal tymheredd isel), a'r stêm yn cysylltu â'r wal fewnol â thymheredd is, bydd yr anwedd dŵr yn cyddwyso'n gyflym i hylif ac yn rhyddhau egni gwres. Mae'r dŵr cyddwys yn llifo'n ôl i'r pwynt ffynhonnell gwres trwy weithred capilari'r microstrwythur i gwblhau cylch trosglwyddo gwres, gan ffurfio system gylchred dau gam lle mae dŵr a stêm yn cydfodoli. Mae nwyeiddio dŵr yn y siambr anwedd yn parhau, a bydd y pwysau yn y siambr yn cynnal cydbwysedd â'r newid tymheredd.
Mae cyfernod dargludiad gwres dŵr yn isel pan fydd yn gweithredu ar dymheredd isel, ond oherwydd bydd gludedd dŵr yn newid gyda thymheredd, gall y siambr anwedd hefyd weithredu ar 5 gradd neu 10 gradd. Gan fod grym capilari yn effeithio ar yr adlif hylif, mae disgyrchiant yn effeithio'n llai ar y siambr anwedd, a gellir defnyddio gofod dylunio'r system ymgeisio ar unrhyw ongl. Mae'r siambr anwedd yn ddyfais goddefol wedi'i selio'n llwyr heb gyflenwad pŵer nac unrhyw gydrannau symudol.

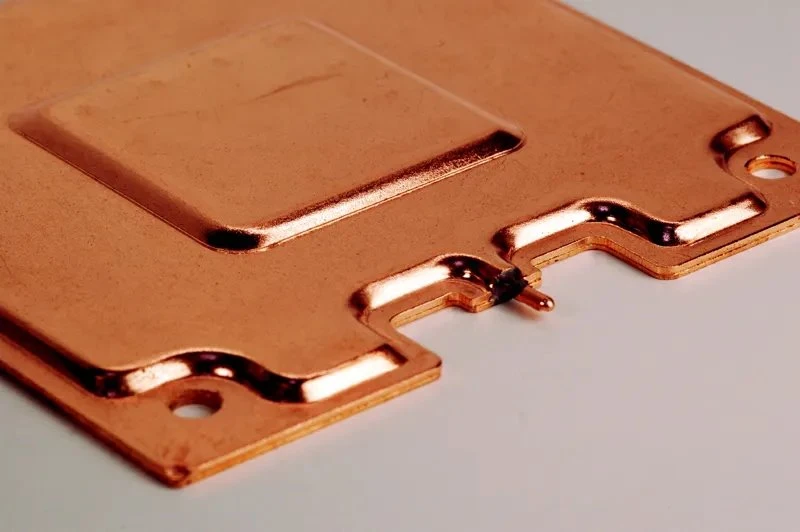

Bondio tryledu a microstrwythur cyfansawdd o rwyll copr
Yn wahanol i'r tiwb dargludiad gwres, y siambr anweddmodiwlau oeriyn cael ei wneud trwy hwfro yn gyntaf ac yna chwistrellu dŵr pur, fel y gellir llenwi pob microstrwythur. Nid yw'r cyfrwng llenwi yn defnyddio methanol, alcohol, aseton, ac ati, ond mae'n defnyddio dŵr pur degassed, felly ni fydd unrhyw broblemau amgylcheddol, a gellir gwella effeithlonrwydd a gwydnwch y siambr anwedd.
Mae dau fath o ficrostrwythurau yn bennaf yn y plât homogenizing: sintering powdr a rhwyll copr aml-haen, ac mae'r ddau ohonynt yn cael yr un effaith. Fodd bynnag, nid yw ansawdd powdr ac ansawdd sintering y microstrwythur sintered powdr yn hawdd i'w reoli, tra bod y microstrwythur rhwyll copr amlhaenog yn cael ei gymhwyso gyda'r daflen gopr a'r rhwyll gopr uwchben ac islaw'r siambr anwedd bondio tryledu, ac mae ei gysondeb agorfa a'i allu i'w reoli yn yn well na'r microstrwythur sintered powdr, ac mae'r ansawdd yn fwy sefydlog. Gall y cysondeb uchel wneud y llif hylif yn fwy llyfn, a all leihau trwch y microstrwythur a thrwch y siambr anwedd yn fawr.
Mae gan y diwydiant drwch plât o 3.00mm ar 150W trosglwyddo gwres. Oherwydd nad yw ansawdd y siambr anwedd â microstrwythur sintered powdr copr yn hawdd i'w reoli, fel arfer mae angen i'r modiwl afradu gwres cyffredinol gael ei ategu gan ddyluniad tiwbiau dargludiad gwres.
Mae cryfder bondio'r rhwyll copr aml-haen gyda bondio trylediad yr un fath â chryfder y metel sylfaen. Oherwydd ei dyndra aer uchel, nid oes angen unrhyw sodr arno, ac ni fydd unrhyw rwystr micro-strwythur yn ystod y broses fondio. Mae gan y siambr anwedd a wneir o'r bondio trylediad well ansawdd a bywyd gwasanaeth hirach.
Os bydd y twll yn gollwng ar ôl saernïo trwy ddull bondio trylediad, gellir ei atgyweirio hefyd trwy ail-weithio. Yn ogystal â bondio trylediad rhwyll copr aml-haen, gall dyluniad siambr anwedd bondio rhwyll copr agorfa lai ger y ffynhonnell wres wneud y dŵr pur yn yr ardal anweddu yn ailgyflenwi'n gyflym a chylchrediad y siambr anwedd gyffredinol yn fwy llyfn.
At hynny, mae'r micro-strwythur wedi'i fodiwleiddio'n ddyluniad rhanbarthol, y gellir ei gymhwyso i ddyluniad afradu gwres ffynonellau gwres lluosog. Felly, mae'r fflwcs gwres fesul uned arwynebedd y siambr anwedd a ddyluniwyd gan fondio tryledu a dyluniad hierarchaidd rhanbarthol yn cynyddu'n fawr, ac mae'r effaith trosglwyddo gwres yn well nag effaith y plât homogeneiddio microstrwythur sintered.
Cymhwyso plât cydraddoli tymheredd mewn cyfrifiadur
Oherwydd y dechnoleg gymharol aeddfed a chost isel y bibell wres, mae cystadleurwydd marchnad presennol y heatsink siambr anwedd yn dal i fod yn israddol i un y bibell wres.
Fodd bynnag, oherwydd nodweddion afradu gwres cyflym y siambr anwedd, mae ei gymhwysiad presennol wedi'i anelu at y farchnad lle mae defnydd pŵer cynhyrchion electronig fel CPU neu GPU yn fwy na 80W ~ 100W. Felly, mae'r siambr anwedd yn gynhyrchion wedi'u haddasu'n bennaf, sy'n addas ar gyfer cynhyrchion electronig sydd angen cyfaint bach neu afradu gwres cyflym. Ar hyn o bryd, fe'i defnyddir yn bennaf mewn gweinyddwyr, cardiau graffeg pen uchel a chynhyrchion eraill. Yn y dyfodol, gellir ei ddefnyddio hefyd mewn offer telathrebu lefel uchel, goleuadau LED pŵer uchel ac afradu gwres arall.
Datblygiad siambr anwedd yn y dyfodol
Ar hyn o bryd, mae'r prif ddulliau ar gyfer ffugio strwythur capilari afradu gwres dau ddimensiwn y siambr anwedd yn cynnwys sintro, rhwyll copr, rhigol, ffilm fetel, ac ati.
O ran datblygiad technegol, mae sut i leihau ymwrthedd thermol y siambr anwedd ymhellach a gwella ei effaith dargludiad gwres yn y dyfodol, er mwyn cyd-fynd â'r esgyll ysgafnach, fel alwminiwm, bob amser wedi bod yn nod i ymchwilwyr. O ran cynhyrchu, cyfeiriad datblygiad diwydiannol yw gwella cynnyrch cynhyrchu a dod o hyd i ffyrdd o leihau cost atebion oeri cyffredinol.
O ran cymhwyso cynnyrch, mae'r siambr anwedd wedi ehangu o ddargludiad gwres un-dimensiwn i ddau ddimensiwn o'i gymharu â'r bibell wres.
Yn y dyfodol, er mwyn datrys cymwysiadau afradu gwres posibl eraill, mae'r datrysiad siambr anwedd yn cael ei ddatblygu yn olynol.
Casgliad:
Mae'r siambr anwedd yn fath o bibell wres fflat, a all drosglwyddo'r llif gwres a gasglwyd ar wyneb y ffynhonnell wres yn gyflym a'i wasgaru i'r ardal fawr o arwyneb cyddwyso, a thrwy hynny hyrwyddo'r allyriadau gwres a lleihau dwysedd llif gwres yr arwyneb cydrannol. .
Strwythur y siambr anwedd: mae ceudod fflat cwbl gaeedig yn cynnwys plât gwaelod, ffrâm a phlât gorchudd. Mae gan y wal y tu mewn i'r ceudod strwythur craidd capilari sy'n amsugno hylif. Gall y strwythur craidd capilari fod yn rwyll wifrog fetel, yn rhigol micro, yn wifren ffibr, neu'n graidd sintered powdr metel a sawl cyfuniad strwythur. Os oes angen, rhaid gosod strwythur ategol y tu mewn i'r siambr i oresgyn yr anffurfiad a achosir gan iselder a gwresogi oherwydd sugno gwactod.
Manteision siambr anwedd: gall maint bach wneud y heatsink mor denau â defnydd pŵer isel lefel mynediad; Mae dargludiad gwres yn gyflym, ac nid yw'n hawdd achosi cronni gwres. Nid yw'r siâp yn gyfyngedig, a gall fod yn sgwâr, crwn, ac ati, i addasu i wahanol amgylcheddau afradu gwres. Tymheredd cychwyn isel; Cyflymder trosglwyddo gwres uchel; Perfformiad cydraddoli tymheredd da; Pŵer allbwn uchel; Cost gweithgynhyrchu isel; Bywyd gwasanaeth hir; Pwysau ysgafn.
Cymhwyso siambr anwedd ym maes cyfrifiadurol: mae'r rhan fwyaf o'r siambr anwedd yn gynhyrchion wedi'u haddasu, sy'n addas ar gyfer cynhyrchion electronig sydd angen cyfaint bach neu afradu gwres cyflym. Ar hyn o bryd, fe'i defnyddir yn bennaf mewn gweinyddwyr, tabledi, cardiau graffeg pen uchel a chynhyrchion eraill. Yn y dyfodol, gellir ei ddefnyddio hefyd mewn offer telathrebu lefel uchel, goleuadau LED pŵer uchel ac afradu gwres arall.
