Effaith afradu gwres siambr anwedd yn y LED
Prif broblem LED pŵer uchel yw "gwres"
Yn ôl adroddiad profi Cree XLamp XR-E, gall tymheredd LED Is gynyddu ei oes a fflwcs luminous.
Mae'r data o 40mil (1 mm²) sglodion LED
Sglodion 1W: fflwcs gwres yn agos at 100W / CM²
Sglodion 3W: fflwcs gwres yn agos at 300W / CM²
O'r adroddiad prawf uchod a data, gallwn wybod bod y broblem o dan arweiniad gwres yn bennaf dwysedd gwres uchel (man poeth) gorboethi, yn hytrach na fflwcs gwres cyfanswm.
Gorboethi ffocws ar y man poeth, bydd yn effeithio ar oes a fflwcs luminous y LED.
Sut i ddatrys problem y ffocws gwres ar y man poeth? Canfuom y gall taenwyr gwres effeithlonrwydd uchel wasgaru gwres yn gyflym, a thrwy hynny osgoi'r gwres rhag canolbwyntio ar y mannau poeth. Ac mae'r siambr anwedd yn fath o dryledwr gwres a all dynnu'r gwres i ffwrdd yn gyflym iawn. Mae ei egwyddor waith yn debyg i'r bibell wres.
Egwyddor weithredol siambr anwedd

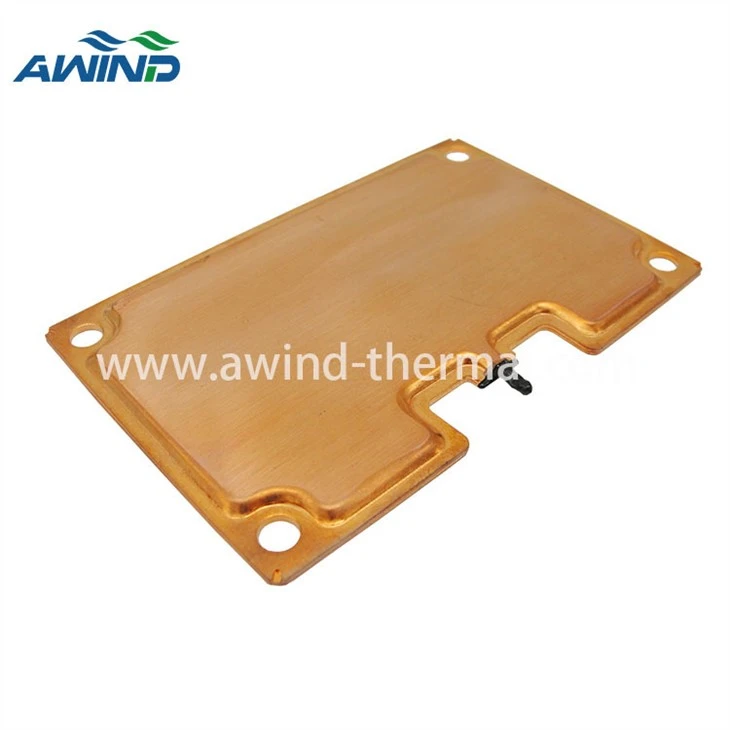

Mae'rsiambr anweddyn siambr wactod gyda strwythur colofnog fewnol, fel arfer wedi'i wneud o gopr.
Pan fydd y gwres yn cael ei drosglwyddo o'r ffynhonnell wres i'r parth anweddu, mae'r hylif oeri yn y siambr yn dechrau anweddu ar ôl cael ei gynhesu mewn amgylchedd gwactod isel. Ar yr adeg hon, mae'n amsugno ynni gwres ac yn ehangu'n gyflym, ac mae'r oeri yn y nwy yn llenwi'r siambr gyfan yn gyflym. Pan fydd y nwy gweithio cyswllt ag ardal gymharol oer, bydd yn cyddwyso. Mae'r gwres a gronnir yn ystod anweddiad yn cael ei ryddhau gan ffenomen anwedd, a bydd yr hylif oeri cyddwys yn dychwelyd i'r ffynhonnell wres anweddu trwy sianel capilari'r microstrwythur, a bydd y llawdriniaeth hon yn cael ei hailadrodd yn y siambr.
Yn ôl egwyddor weithredol y siambr anwedd, gwyddom:
1. Mae'r siambr anwedd yn gynnyrch dargludiad gwres dau ddimensiwn, a all yn ddamcaniaethol gynnal llawer iawn o wres mewn plât gwastad dau ddimensiwn.
2. Gellir defnyddio'r siambr anwedd ar gyfer modiwlau goleuo.
A: Strwythur geometrig syml - mae'r siapiau geometrig yn gyffredinol yn sgwâr ac yn grwn
B: Nid yw'n hawdd dadffurfio'r wyneb - mae gan y siambr anwedd oddefgarwch o hyd at 0.2 mm.
C: Pan fydd y heatsink yn ddigonol, bydd llai o wahaniaeth tymheredd - pan fydd y heatsink yn gwasgaru'r gwres, bydd y newid tymheredd yn fach iawn.
D: Dim ond y broblem o drosglwyddo gwres y gall siambr anwedd ei datrys, gan fod ei gyflymder trosglwyddo gwres yn gyflym iawn, ond mae angen iddo ychwanegu heatsink alwminiwm o hyd i gyflawni'r afradu gwres.
Yr Arbrawf Cyferbyniad
Arbrawf 1-Rhowch y LED ar sinc gwres alwminiwm, gan ei oleuo am 10 munud ac yna ei chwythu â ffan DC am 5 munud.
(sinc gwres alwminiwm)
Arbrawf 2-Rhowch y LED ar siambr anwedd a heatsink alwminiwm, cynnau am 10 munud ac yna ei chwythu gyda ffan DC am 5 munud.
(Siambr anwedd ar y heatsink alwminiwm)
12W LED
Canlyniadau arbrawf isgoch 1 (defnyddiwch heatsink alwminiwm yn unig)
1-1 : 58 gradd ,1-2 : 29 gradd , 1-3 : 28.2 gradd
Canlyniadau arbrawf isgoch 2 (siambr anwedd + heatsink alwminiwm)
2-1 : 55.2 gradd , 2-2 : 31.2 gradd , 2-3 : 29.2 gradd
Crynodeb o'r arbrawf:
Mae tymheredd arwyneb arbrawf 2 3 gradd yn is nag arbrawf 1.
Mae'r siambr anwedd yn gwella effaith trosglwyddo gwres y LED.
Gwrthiant thermol 10W
Canlyniadau arbrawf isgoch 1 (defnyddiwch heatsink alwminiwm yn unig)
1-1 : 80.4 gradd 1-2 : 57.6 gradd 1-3 : 55.5 gradd
Canlyniadau arbrawf isgoch 2 (siambr anwedd + heatsink alwminiwm)
2-1 : 67.1 gradd 2-2 : 57.6 gradd 2-3 : 56.2 gradd
Crynodeb o'r arbrawf:
Roedd tymheredd arwyneb y sglodyn yn arbrawf 2 yn is na thymheredd arbrawf 1 13.3 gradd . Fe wnaeth y siambr anwedd wella dargludiad gwres y sglodion a lleihau'r gwrthiant thermol.
10W ymwrthedd thermol gwib
Canlyniadau arbrawf isgoch 1 (defnyddiwch heatsink alwminiwm yn unig)
{{0}} : 29.5 gradd 1-2 :30.0 gradd 1-3 : 30.1 gradd
Canlyniadau arbrawf isgoch 2 (siambr anwedd + heatsink alwminiwm)
2-1 : 31.5 gradd 2-2 :32.2 gradd 2-3 : 32.2 gradd
Crynodeb o'r arbrawf:
Mae arbrawf 2 gan ddefnyddio siambr anwedd yn sylweddol well nag arbrawf 1 o ran tymheredd sglodion, ac yn cynnal newid tymheredd o 13-15oC ar gyfer gweithio ar 1-10 munud. Mae hyn yn golygu y gall defnyddio siambr anwedd leihau'r gwrthiant thermol rhwng y sglodion a'r heatsink, gall leihau tymheredd tymheredd cyffordd o dan yr un cyflwr pŵer ymlaen.
Casgliad arbrofol: mae'r siambr anwedd yn gwella dargludiad thermol y sglodion ac yn lleihau'r gwrthiant thermol
Sut i gymhwyso siambr anwedd ar LED pŵer uchel?
Ateb A: Mae sglodion LED lluosog yn cael eu selio'n uniongyrchol a'u gosod ar y siambr anwedd
Arbrawf cymharu LED pŵer uchel (50W aml-sglodyn wedi'i sodro'n uniongyrchol i'r siambr anwedd) a (aml-sglodyn 50W wedi'i sodro'n uniongyrchol i'r bwrdd copr)
(Aml-sglodyn 50W wedi'i sodro'n uniongyrchol i'r siambr anwedd)
(Aml-sglodyn 50W wedi'i sodro'n uniongyrchol i'r bwrdd copr)
Data arbrofol
(sianel 0~3: sianel tymheredd sglodion 4~5: tymheredd heatsink)
Mae tymheredd sglodion y siambr anwedd 30 gradd yn is na thymheredd y bwrdd copr
Gall siambr anwedd wneud tymheredd y LED yn is. Pan ddefnyddir yr un heatsink i wasgaru gwres, mae gwahaniaeth tymheredd o tua 30 gradd.
Gall y siambr anwedd sicrhau bod tymheredd pob sglodion ar y bwrdd yr un peth. Os defnyddir y plât copr ar gyfer afradu gwres, bydd tymheredd sglodion y ganolfan yn llawer uwch na'r rhai cyfagos, a fydd yn effeithio ar oes y sglodion.
Manteision sodro sglodion LED yn uniongyrchol ar y siambr anwedd:
1. Lleihau tymheredd cyffordd y sglodion ac ymestyn oes y sglodion
2. Gall wneud y sglodion yn fwy ffocws, sy'n well ar gyfer dyluniad cyffredinol y lamp
3. gwneud high-power aml-sglodion deunydd pacio bosibl
Ateb B: Argraffwch y PCB ar y siambr anwedd, a gosodwch y LED ar y siambr anwedd gan yr UDRh (Surface Mount Technology).
Prototeip o gyfres sglodion Cree XRE wedi'i gymhwyso ar siambr anwedd
Gan ddefnyddio UDRh, y data prawf o afradu gwres rhwng siambr anwedd a phlât alwminiwm
Mae gan y siambr anwedd afradu gwres mwy unffurf a dargludiad cyflymach.
Ffurfio dau brawf, rydym yn gwybod bod:
Gall y siambr anwedd wrthsefyll 170 gradd
Nid oes gan y siambr anwedd unrhyw gyfyngiad ar siâp
Mae afradu gwres y siambr anwedd trwy dyllau capilari
Trwch y siambr anwedd o leiaf 3MM
Mae'r siambr anwedd MBTF yn fwy na 86,400 awr.
Gall y siambr anwedd wrthsefyll mwy na 200 o siociau thermol o -40 gradd i 110 gradd
