Egwyddorion technegol Friction Stir Welding
Mae'r cymal weldio yn cylchdroi, yn gwresogi ac yn symud ar wyneb y cynnyrch, mae tymheredd uchel yn gwneud i'r deunydd feddalu, ac mae'r wythïen weldio yn cael ei weldio gan y cyd.
Weldiad tro ffrithiant nodweddiadol yn wyneb y cynnyrch
Sêm FSW yn yr arwyneb deunydd (trawstoriad)
a: ardal weldio
b: Cynhesu ardal yr effeithir arni ar y cyd
c: Yr ardal yr effeithiwyd arni gan wres
d: Deunydd
Dim swigen a di-ffael yn y sêm weldio.
Arwyneb llyfn, mae perfformiad weldio yn dda.
Nodwedd weldio tro ffrithiant:
1. weldio syml: awtomeiddio, Dim pretreatment, Dim nwy amddiffyn
2. Diogelu'r amgylchedd: Dim mwg, Nonradiative
3. Awtomeiddio weldio: Yn debyg i beiriant melino, Hawdd i weithredu'r peiriant, weldio awtomatig, sŵn isel a dim llygredd.
4. crebachu bach & anffurfiannau bach
Yn addas ar gyfer gwahanol fathau o weldio
FSW weldio perfformiad ar y cyd

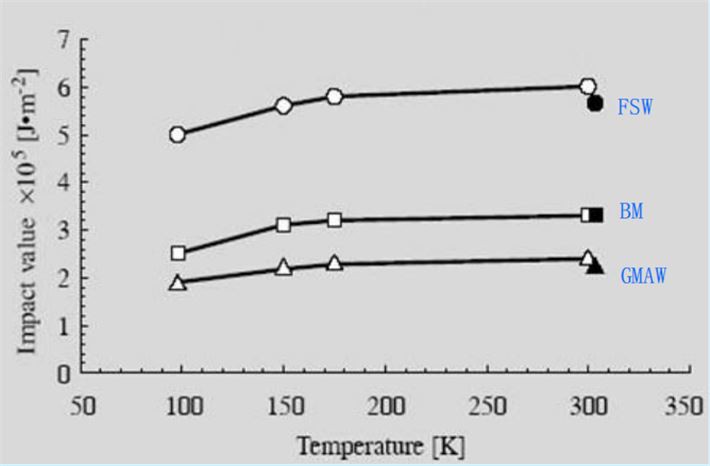

Cymhariaeth o galedwch effaith (5083 yw LF4)

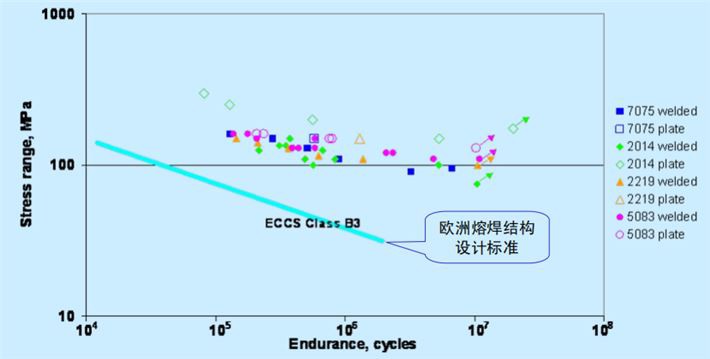

Perfformiad ar y cyd AL FSW (7075,2014,2219/5083）

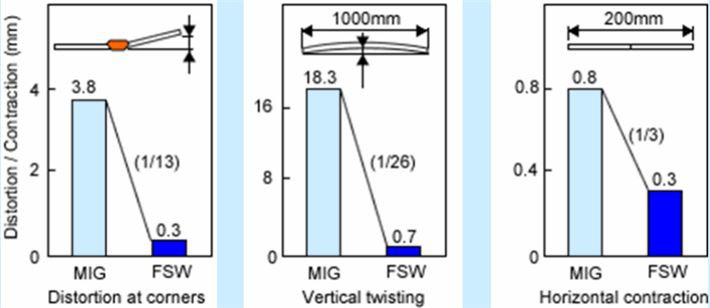

FSW vs MIG, Cymhariaeth anffurfiad
Cryfderau SDC
Technoleg weldio cyflwr pridd, dim llenwad, gyda pherfformiad cysylltydd rhagorol.
Gellir ei weldio alwminiwm, copr, magnesiwm ac aloion anfferrus eraill metelau anfferrus.
Mae'r dull hwn yn awtomataidd iawn.
Yn addas iawn ar gyfer weldio plât oeri hylif alwminiwm neu gopr.

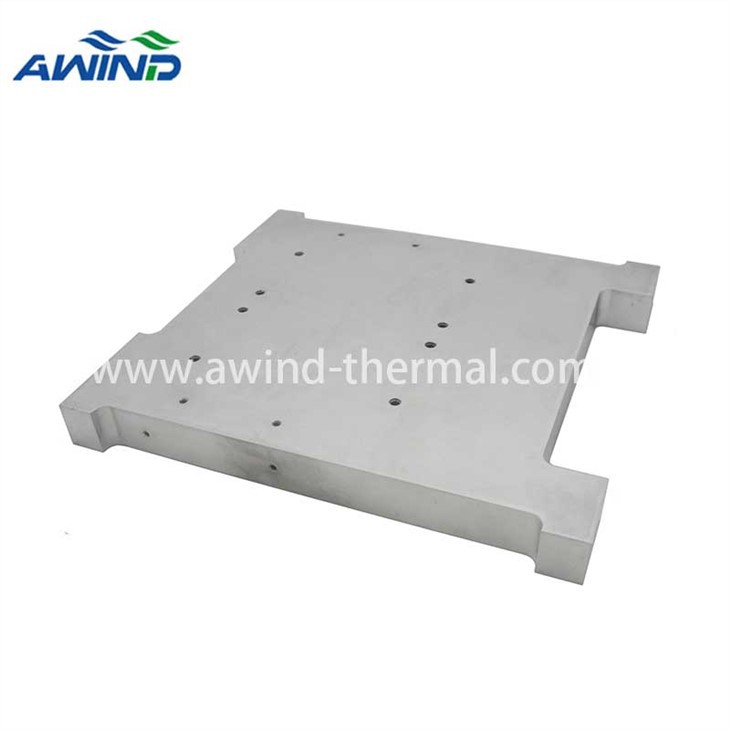

FSW mewn plât oeri hylif
Defnyddir technoleg FSW yn wyllt mewn peiriant pŵer uchel, hedfan, telathrebu, milwrol ac ati.
Mewn plât oeri hylif, mae dull weldio traddodiadol yn bresyddu, weldio trawst electron ac ati, ond ni all y dull weldio hwn wneud yn dda o ran selio da a pherfformiad pwysedd da, felly mae cyfradd diffygion uchel. Ond gall FSW wneud yn well mewn selio da a pherfformiad pwysedd da, felly mae technoleg FSW yn cael ei ddefnyddio ar gyfer plât oeri hylif.

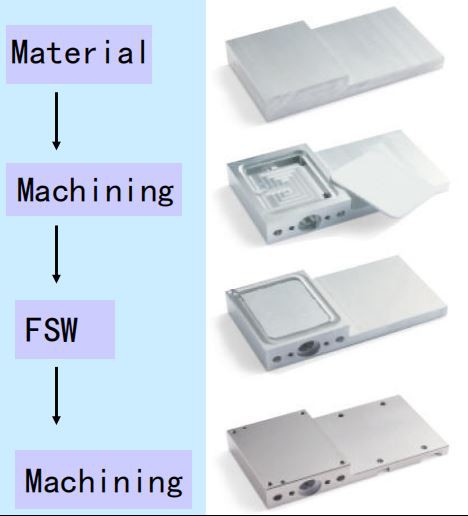

Proses FSW mewn peiriannu plât oeri hylif

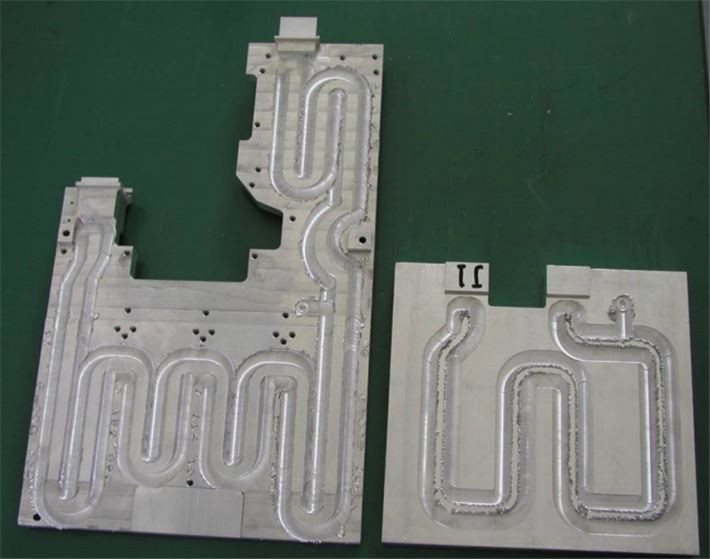

Strwythur plât oeri hylif FSW
Prawf gollwng
Pwysedd: 2MPa, dim gollwng mewn 15 munud
Pwysedd FSW: 4MPa, dim gollwng mewn 20 munud, perfformiad gwell
Cyfrifiad: Mewn plât oer 15mm, gall strwythur 1mm FSW ddwyn o leiaf 10 MPa o bwysau.
