Rhagymadrodd
Mae datblygiad technoleg fodern wedi cyflwyno gofynion uwch ar gyfer cywirdeb offeryn, megis laserau ac offer meddygol, y mae eu cydrannau craidd yn aml yn gofyn am ddefnyddio oeryddion thermodrydanol (TECs) i gyflawni rheolaeth tymheredd manwl gywir.
Fodd bynnag, po uchaf yw'r cywirdeb, y mwyaf dwys yw'r cynhyrchiad gwres a'r uchaf yw'r dwysedd fflwcs gwres. Nid yw'r dull afradu gwres sengl traddodiadol (oeri aer pur neu oeri dŵr pur) bellach yn gallu ymdopi â'r her gwres dwysedd uchel a gynhyrchir gan TECs.
Felly, cynigiodd Awind yn arloesol ddatrysiad afradu gwres cyfansawdd o "oeri dŵr + oeri aer". Mae'r dyluniad hwn nid yn unig yn sicrhau afradu gwres effeithlon a chyflym, ond hefyd yn effeithiol yn arbed gofod mewnol yr offer trwy gynllun strwythurol cryno.
Yr egwyddor weithredol a heriau afradu gwres TEC
TEC, a elwir yn oerach Peltier, sy'n ddyfais trosi ynni cyflwr solid yn seiliedig ar effaith Peltier.
Yr egwyddor weithredol yw, pan fydd cerrynt uniongyrchol yn mynd trwy gwpl trydan sy'n cynnwys deunyddiau lled-ddargludyddion math P a N{- mewn cyfres, mae gwres yn cael ei "bwmpio" o un pen y ddyfais i'r llall, a thrwy hynny gyflawni effaith oeri ar un ochr a gwresogi ar y llall. Trwy newid cyfeiriad y cerrynt, gellir rheoli'r modd oeri neu wresogi yn fanwl gywir.
Mae gan TEC fanteision strwythur cryno, dim rhannau symudol, a rheolaeth tymheredd manwl gywir. Fodd bynnag, dylid nodi bod ei effeithlonrwydd ynni fel arfer yn is na rheweiddio cywasgydd traddodiadol, a chynhyrchir llawer iawn o wres gwastraff ar yr wyneb poeth yn ystod y llawdriniaeth. Cyfanswm y llwyth gwres ar ei arwyneb gwresogi yw: gallu oeri + pŵer trydanol mewnbwn TEC ei hun. Mae hyn yn golygu, os na ellir afradu'r gwres mewn modd amserol, bydd y TEC yn profi gostyngiad sydyn mewn effeithlonrwydd neu hyd yn oed niwed parhaol oherwydd gorboethi. Felly, system afradu gwres effeithlon yw'r allwedd i'w weithrediad sefydlog.
Ateb Awind Afradu Gwres Cyfansawdd Eglurhad Manwl
Mae ein datrysiad yn defnyddio strwythur aml-haen i drin y fflwcs gwres dwysedd uchel a gynhyrchir gan TEC yn synergyddol.
Arae TEC a phrosesu rhyngwyneb
Mae pedwar TEC wedi'u cysylltu mewn cyfres i ffurfio arae, er mwyn gwella'r pŵer oeri cyffredinol.
Mae defnyddio saim silicon dargludol thermol perfformiad uchel i lenwi'r bylchau micro rhwng TEC a'r arwynebau cyswllt diwedd oer a phoeth yn lleihau'r ymwrthedd thermol rhyngwyneb yn sylweddol.
Manylion allweddol: Mae padiau clustogi elastig yn cael eu gosod o amgylch yr arae TEC, a all amsugno straen y cynulliad, atal darnau ceramig brau rhag torri oherwydd cywasgu, a gwella sefydlogrwydd selio a mecanyddol cyffredinol y modiwl.
Plât oeri dŵr gweithredol (prif sianel afradu gwres)
Mae'r plât oeri dŵr integredig a wneir trwy broses bresyddu gwactod wedi'i gysylltu'n uniongyrchol ag arwyneb poeth TEC.
Mae dyluniad mewnol y plât wedi'i oeri â dŵr wedi optimeiddio sianeli llif, gan ddefnyddio'n llawn nodweddion cynhwysedd gwres penodol uchel dŵr i gael gwared ar y prif wres o arwyneb poeth TEC yn barhaus ac yn effeithlon.
Aer ategol-oeri wedi'i oeri (wrth gefn a gwella)
Mae ochr y modiwl TEC mewn cysylltiad agos â swbstrad alwminiwm wedi'i fewnosod â phibellau gwres.

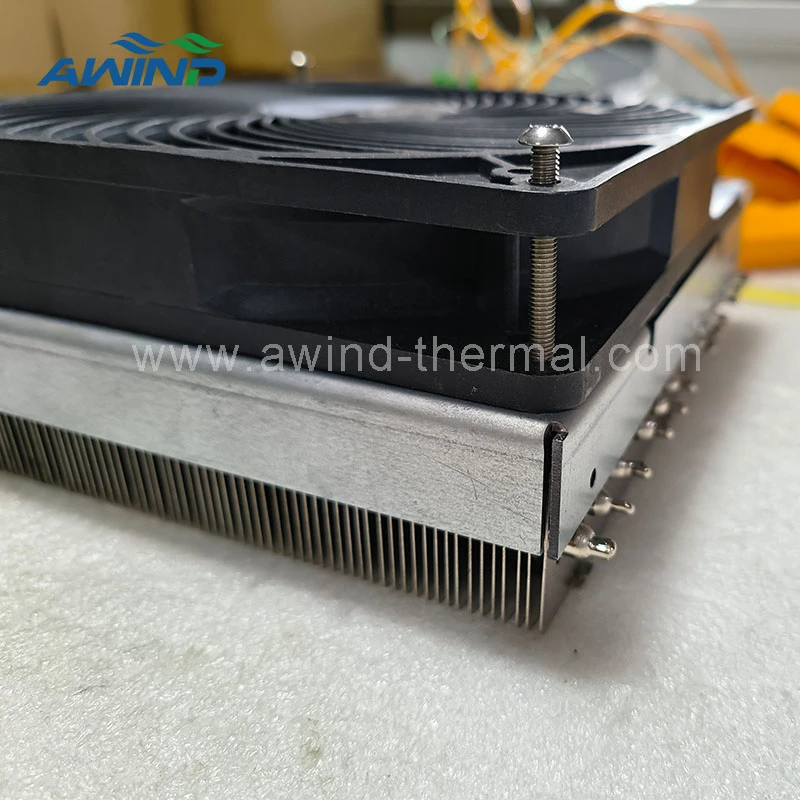

Cyflwynir gwres i'r bibell wres trwy'r swbstrad alwminiwm a'i gyfeirio'n gyflym at esgyll afradu gwres dannedd rhaw dwysedd uchel yn y pellter i gynyddu arwynebedd arwyneb afradu gwres.
Mae gosod ffan echelinol uwchben yr esgyll afradu gwres yn gwella effeithlonrwydd afradu gwres ochr yr aer yn fawr trwy ddarfudiad gorfodol.
Mae'r system oeri aer hon nid yn unig yn gweithredu fel sianel afradu gwres ategol, gan gynyddu terfyn uchaf afradu gwres y system, ond mae hefyd yn gweithredu fel copi wrth gefn diswyddo diogelwch ar gyfer y system oeri dŵr, gan ddarparu amddiffyniad afradu gwres sylfaenol mewn achos o fethiant system annisgwyl, gan sicrhau diogelwch offer.
Manteision craidd y cynllun
Cydfodolaeth rheoli tymheredd manwl gywir a gallu prosesu fflwcs gwres uchel: oeri dŵr yw'r prif ffocws, ac oeri aer yw'r ategol, a all ymdopi â her dwysedd fflwcs gwres uchel fesul centimedr sgwâr ar y lefel cilowat.
Diswyddiad system a dibynadwyedd uchel: Mae oeri aer ac oeri dŵr yn gweithredu fel copïau wrth gefn ar gyfer ei gilydd, gan wella dibynadwyedd gweithredol hirdymor a diogelwch y system yn sylweddol.
Strwythur cryno a chynllun hyblyg: Trwy ddefnyddio pibellau gwres i gyflawni "trosglwyddo gwres", gellir defnyddio'r esgyll a'r cefnogwyr afradu gwres mewn lleoliadau mwy eang i ddiwallu anghenion integreiddio amrywiol ddyfeisiau cryno.
Ardaloedd cais nodweddiadol
Mae'r datrysiad hwn yn arbennig o addas ar gyfer meysydd sydd â gofynion llym ar gyfer sefydlogrwydd a chywirdeb afradu gwres:
* laserau pŵer uchel: megis oeri ceudod ar gyfer deuodau laser a laserau ffibr.
* Offer meddygol a gwyddor bywyd: beicio tymheredd cyflym o fodiwlau adwaith megis peiriannau PCR a dadansoddwyr gwaed.
* Electroneg Filwrol ac Awyrofod: Rheolaeth Thermol o Offer Electronig Awyrol a Thaflegrau mewn Amgylcheddau Eithafol.
* Profi Lled-ddargludyddion: Rheoli Tymheredd Cywir y Stondin Prawf Sglodion.
* Offer optoelectroneg a chyfathrebu pen uchel: Sicrhau perfformiad sefydlog cydrannau craidd megis modiwlau optegol a synwyryddion.
crynodeb
Mae datrysiad afradu gwres cyfansawdd TEC a lansiwyd gan Awind yn datrys yn systematig y broblem gorboethi mewn cymwysiadau pŵer TEC uchel trwy ddyluniad triphlyg o "rhyngwyneb thermol wedi'i optimeiddio, goruchafiaeth oeri dŵr gweithredol, a gwella oeri aer diangen". Mae'r datrysiad hwn nid yn unig yn cyflawni'r perfformiad eithaf y tu hwnt i ddulliau afradu gwres sengl traddodiadol, ond hefyd yn darparu gwarantau rheoli tymheredd sefydlog a gwydn ar gyfer amrywiol offerynnau ac offer manwl gyda chysyniadau dylunio modiwlaidd a hynod ddibynadwy. Mae'n ddewis afradu gwres delfrydol i hyrwyddo-cyfarpar technoleg manylder uchel i symud tuag at lefelau perfformiad uwch.
